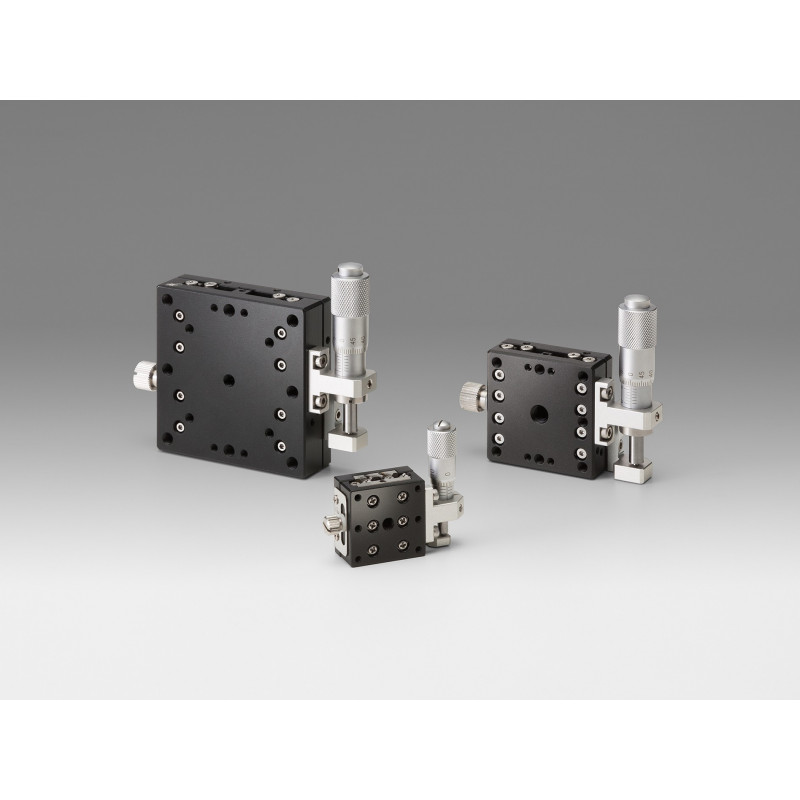

OSE-TADC-SZ: Z -Achsen, 40 x 40 mm

Artikel-Nr.: OSE-TADC-401SZ

Option

Tischgröße in mm

Modell

Version

Option

Tischgröße in mm

Modell

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: Z-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 24.5
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 2.5
Max. Moment Kapazität / Roll in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Laufparallelität in µm: 10
Gewicht in kg: 0.15

Downloads

OSE-TADC-SZ.pdf

OSE-TADC-401SZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 24.5
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 2.5
Max. Moment Kapazität / Roll in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Laufparallelität in µm: 10
Gewicht in kg: 0.15

Downloads

OSE-TADC-601_602W.pdf

OSE-TADC-401SRZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 2.5
Max. Moment Kapazität / Roll in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Laufparallelität in µm: 10
Gewicht in kg: 0.2

Downloads

OSE-TADC-SZ.pdf

OSE-TADC-601SZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg z-Achse in ± mm: 6.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 2.5
Max. Moment Kapazität / Roll in Nm: 2.5
Momentsteifigkeit / Pitch in ´´/Ncm: 0.66
Laufparallelität in µm: 10
Gewicht in kg: 0.2

Downloads

OSE-TADC-401_402W.pdf

OSE-TADC-601SRZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg z-Achse in ± mm: 3
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 14.7
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 1.47
Max. Moment Kapazität / Roll in Nm: 1.47
Momentsteifigkeit / Pitch in ´´/Ncm: 6
Laufparallelität in µm: 20
Gewicht in kg: 0.05

Downloads

OSE-TADC-SZ.pdf

OSE-TADC-251SZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg z-Achse in ± mm: 3
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 14.7
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 1.47
Max. Moment Kapazität / Roll in Nm: 1.47
Momentsteifigkeit / Pitch in ´´/Ncm: 6
Laufparallelität in µm: 20
Gewicht in kg: 0.05

Downloads

OSE-TADC-651_652W.pdf

OSE-TADC-251SRZ_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg z-Achse in ± mm: 12.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 39.2
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Laufparallelität in µm: 20
Gewicht in kg: 0.31

Downloads

OSE-TADC-SZ.pdf

OSE-TADC-651SZ25-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg z-Achse in ± mm: 12.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 39.2
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Laufparallelität in µm: 20
Gewicht in kg: 0.31

Downloads

OSE-TADC-651_652W.pdf

OSE-TADC-651SRZ25-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg z-Achse in ± mm: 12.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 39.2
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Laufparallelität in µm: 20
Gewicht in kg: 0.31

Downloads

OSE-TADC-SZ.pdf

OSE-TADC-651SZ25UU_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg z-Achse in ± mm: 12.5
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 39.2
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Laufparallelität in µm: 20
Gewicht in kg: 0.31

Downloads

OSE-TADC-651SRZ25UU_STP.zip

ManualStages.zip

Actuators.pdf
