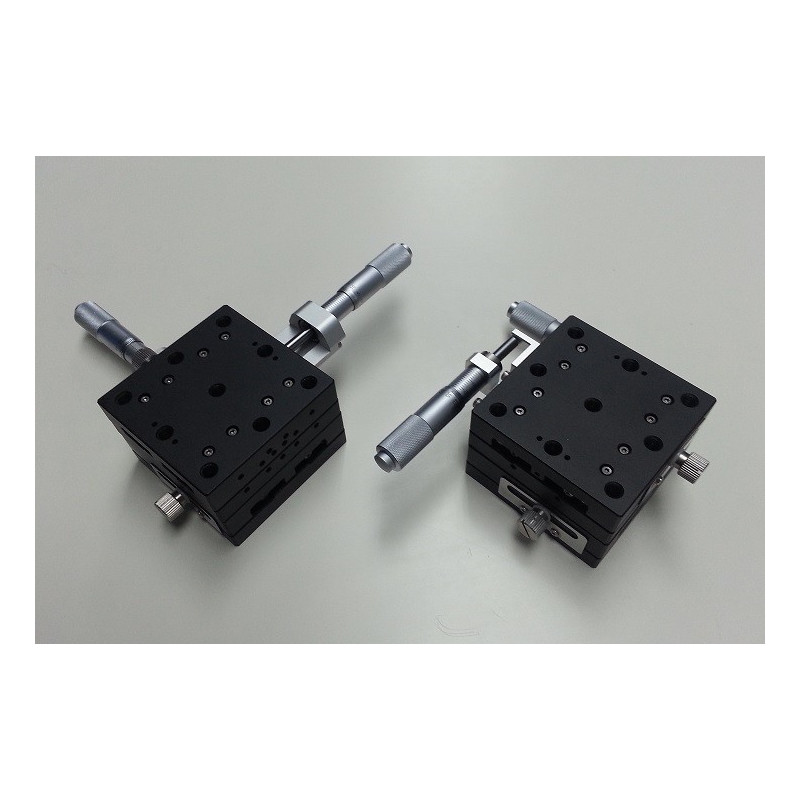

OSE-TADC-652W: XY -Achsen, 65 x 65 mm

Artikel-Nr.: OSE-TADC-652WC25-M6

Modell

Version

Mikrometerposition

Modell

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.62

Downloads

OSE-TADC-651_652W.pdf

OSE-TADC-652WC25-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.62

Downloads

OSE-TADC-651_652W.pdf

OSE-TADC-652WS25-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.62

Downloads

OSE-TADC-L.pdf

OSE-TADC-652WSR25-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.62

Downloads

OSE-TADC-651_652W.pdf

OSE-TADC-652WC25UU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.62

Downloads

OSE-TADC-651_652W.pdf

OSE-TADC-652WS25UU_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.62

Downloads

OSE-TADC-L.pdf

OSE-TADC-652WSR25UU_STP.zip

ManualStages.zip

Actuators.pdf
