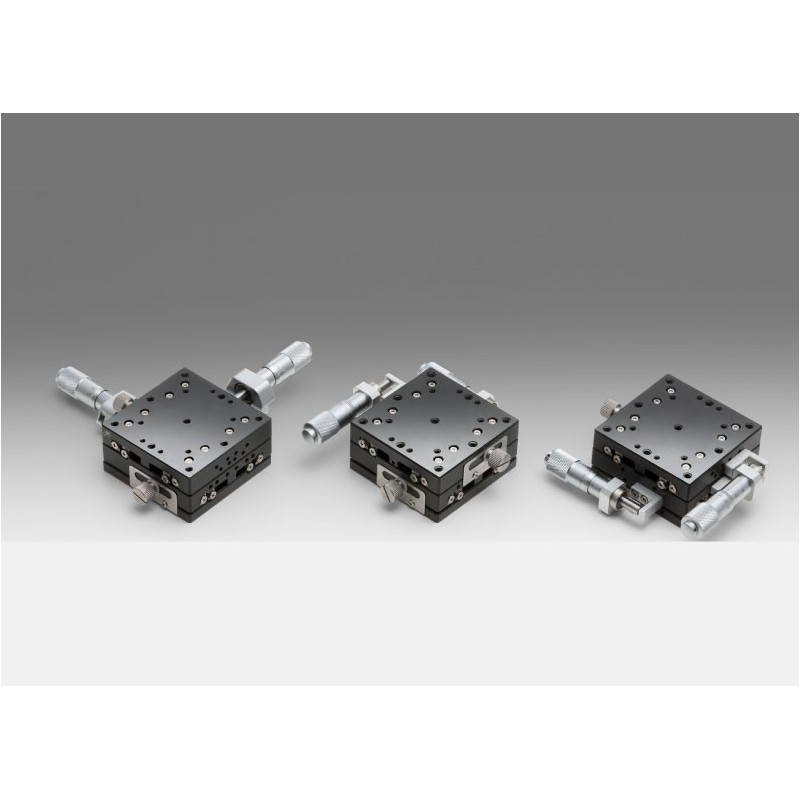

OSE-TADC-602W: XY -Achsen, 60 x 60 mm

Artikel-Nr.: OSE-TADC-602WC

Modell

Version

Mikrometerposition

Modell

Version

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TADC-601_602W.pdf

OSE-TADC-602WC_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TADC-601_602W.pdf

OSE-TADC-602WS_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 6.5
Verfahrweg x-Achse in ± mm: 6.5
Verfahrweg y-Achse in ± mm: 6.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 196
Genauigkeit des Verfahrwegs / Geradheit in µm: 3
Max. Moment Kapazität / Pitch in Nm: 4.9
Max. Moment Kapazität / Roll in Nm: 4.9
Max. Moment Kapazität / Yaw in Nm: 4.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.6
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 50
Laufparallelität in µm: 20
Orthogonalität in µm: 10
Gewicht in kg: 0.4

Downloads

OSE-TADC-251_252W.pdf

OSE-TADC-602WSR_STP.zip

ManualStages.zip

Actuators.pdf
