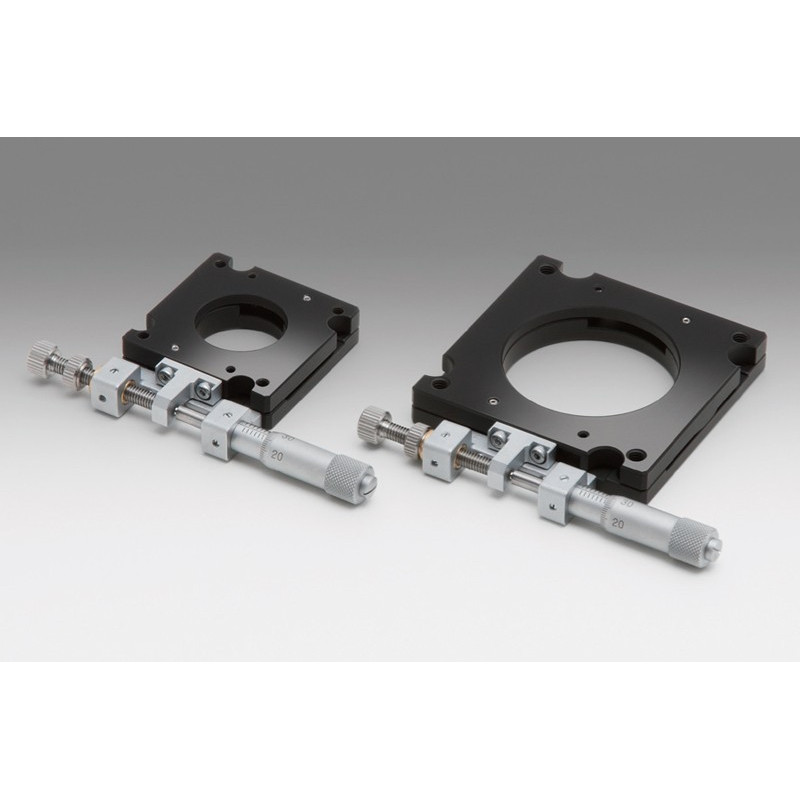

OSE-KSPT: Rotationsachsen, 40 x 40 mm

Artikel-Nr.: OSE-KSPT-406MH

Option

Tischgröße in mm

Modell

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: Rotationsachsen
Tischgröße in mm: 40x40
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 78.4
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.11

Downloads

OSE-KSPT.pdf

OSE-KSPT-406MH_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: 60x60
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 147
Max. Moment Kapazität / Pitch in Nm: 6.4
Max. Moment Kapazität / Roll in Nm: 6.4
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.18

Downloads

OSE-KSPT.pdf

OSE-KSPT-606MH_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: 40x40
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 78.4
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.11

Downloads

OSE-KSPT.pdf

OSE-KSPT-406MRH_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: 60x60
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 147
Max. Moment Kapazität / Pitch in Nm: 6.4
Max. Moment Kapazität / Roll in Nm: 6.4
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.18

Downloads

OSE-KSPT.pdf

OSE-KSPT-606MRH_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: 40x40
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 78.4
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.11

Downloads

OSE-KSPT.pdf

OSE-KSPT-406MHFP_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: 60x60
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 147
Max. Moment Kapazität / Pitch in Nm: 6.4
Max. Moment Kapazität / Roll in Nm: 6.4
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.18

Downloads

OSE-KSPT.pdf

OSE-KSPT-606MHFP_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: 40x40
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 78.4
Max. Moment Kapazität / Pitch in Nm: 3.9
Max. Moment Kapazität / Roll in Nm: 3.9
Momentsteifigkeit / Pitch in ´´/Ncm: 0.3
Momentsteifigkeit / Roll in ´´/Ncm: 0.6
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.11

Downloads

OSE-KSPT.pdf

OSE-KSPT-406MRHFP_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: 60x60
Rotationsbereich in °: ±10
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Schwarz matt
Belastbarkeit in N: 147
Max. Moment Kapazität / Pitch in Nm: 6.4
Max. Moment Kapazität / Roll in Nm: 6.4
Momentsteifigkeit / Pitch in ´´/Ncm: 0.15
Momentsteifigkeit / Roll in ´´/Ncm: 0.3
Parallelität in µm: 30
Exzentrizität in µm: 10
Wobble in µm: 10
Gewicht in kg: 0.18

Downloads

OSE-KSPT-606MRHFP_STP.zip

ManualStages.zip

Actuators.pdf
