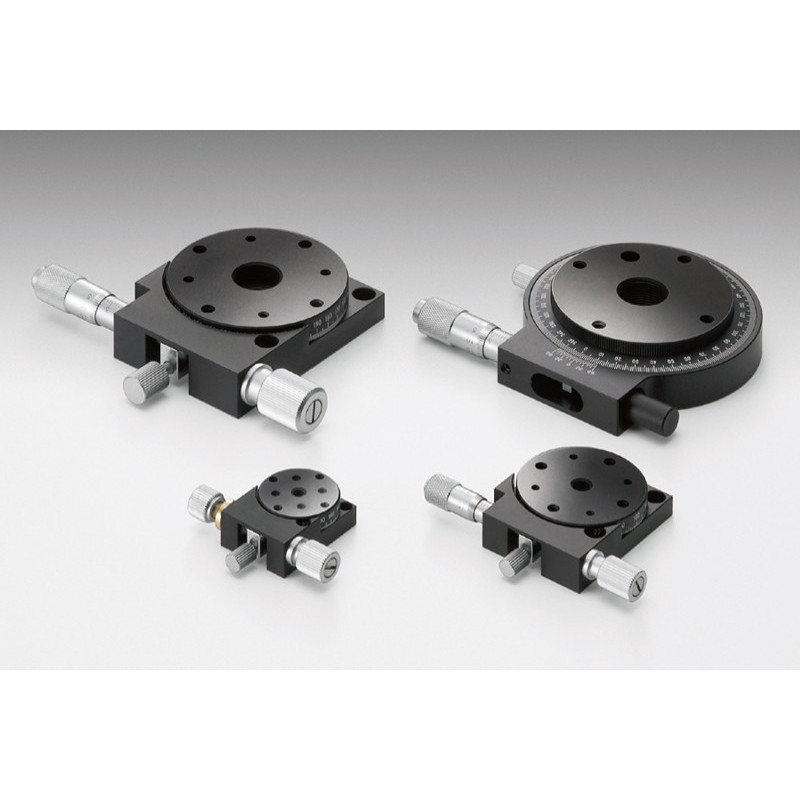

OSE-KSP-606/656/786: Rotationsachsen, Diameter60 mm

Artikel-Nr.: OSE-KSP-606M

Tischgröße in mm

Modell

Nutzlast in N

Version

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Diese Produkte könnten Sie interessieren

Piezounterstütze X-Achse, X: 12.5mm, Delta:...

OSE-TADC-651SR25UUPA

708,20 €
OSE-GOH-65A: Goniometer, 65 x 65 mm

OSE-GOH-65A

496,20 €
OSE-AIS: Rotationsachsen, 25 x 25 mm

OSE-AIS

71,40 €
OSE-GOH-15A10: Goniometer, 15 x 15 mm

OSE-GOH-15A10

234,50 €
OSE-GOH-25A/25B: Goniometer, 25 x 25 mm

OSE-GOH-25A/25B

253,40 €

Art: Rotationsachsen
Tischgröße in mm: Ø60
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 1°
Ablesbare Auflösung Mikrometer in mm: ca. 55,8´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 68.6
Max. Moment Kapazität / Pitch in Nm: 0.75
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.6

Downloads

OSE-KSP.pdf

OSE-KSP-606M_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø60
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 5´
Ablesbare Auflösung Mikrometer in mm: ca. 51,6´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Belastbarkeit in N: 49
Max. Moment Kapazität / Pitch in Nm: 1.3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.5
Parallelität in µm: 50
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.4

Downloads

OSE-KSP.pdf

OSE-KSP-786M_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø60
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 1°
Ablesbare Auflösung Mikrometer in mm: ca. 55,8´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 68.6
Max. Moment Kapazität / Pitch in Nm: 0.75
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.6

Downloads

OSE-KSP.pdf

OSE-KSP-606MR_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø65
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 1°
Ablesbare Auflösung Mikrometer in mm: ca. 43,5´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 68.6
Max. Moment Kapazität / Pitch in Nm: 0.75
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.7

Downloads

OSE-KSP-656M-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø40
Rotationsbereich in °: Coars:360?Fein:±5
Ablesbare Auflösung Skala: 2°
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 49
Max. Moment Kapazität / Pitch in Nm: 0.3
Momentsteifigkeit / Pitch in ´´/Ncm: 1.5
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.3

Downloads

OSE-KSP.pdf

OSE-KSP-406FPUU_STP.zip

ManualStages.zip

Actuators.pdf

Art: Rotationsachsen
Tischgröße in mm: Ø65
Rotationsbereich in °: Grob: 360 Fein: ±5
Ablesbare Auflösung Skala: 1°
Ablesbare Auflösung Mikrometer in mm: ca. 43,5´´
Lagertyp: Überlappungsmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 68.6
Max. Moment Kapazität / Pitch in Nm: 0.75
Momentsteifigkeit / Pitch in ´´/Ncm: 0.4
Parallelität in µm: 20
Exzentrizität in µm: 20
Wobble in µm: 20
Gewicht in kg: 0.7

Downloads

OSE-KSP-656MUU_STP.zip

ManualStages.zip

Actuators.pdf
