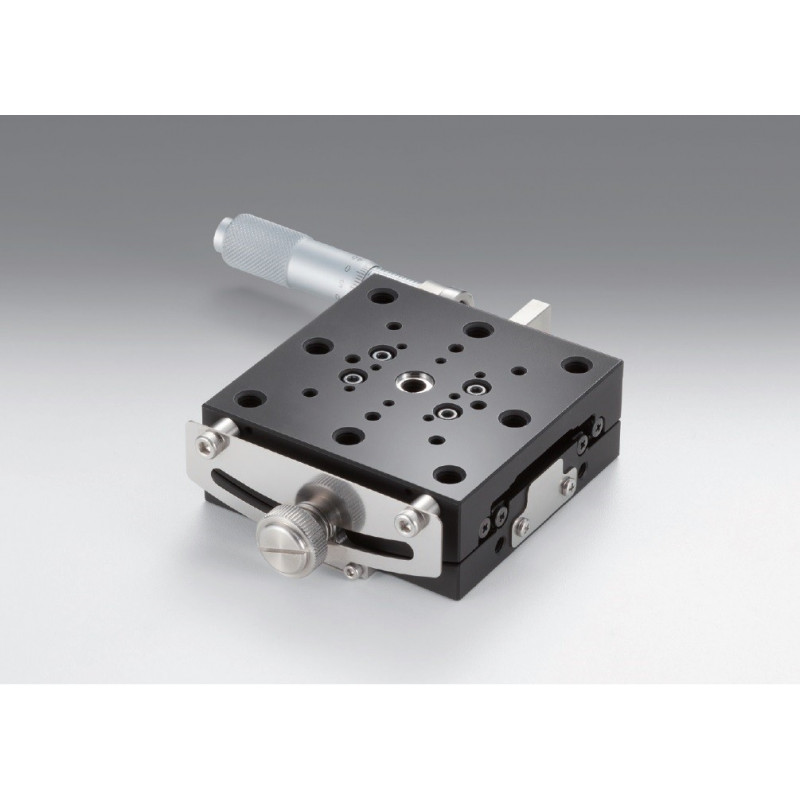

OSE-GOHT-65A-S: Goniometer, 65 x 65 mm
Artikel-Nr.: OSE-GOHT-65A50BMS-M6
Für mehr Infos
Experten kontaktieren
Notre équipe
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Alpha-Achse in ° : ±10
- Verfahrweg pro Rotation in °: ca. 0,44
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Alpha-Achse in ° : ±10
- Verfahrweg pro Rotation in °: ca. 0,44
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Alpha-Achse in ° : ±10
- Verfahrweg pro Rotation in °: ca. 0,44
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 50±0,1
- Winkelbereich Alpha-Achse in ° : ±10
- Verfahrweg pro Rotation in °: ca. 0,44
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 75±0,1
- Winkelbereich Alpha-Achse in ° : ±7
- Verfahrweg pro Rotation in °: ca. 0,32
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 75±0,1
- Winkelbereich Alpha-Achse in ° : ±7
- Verfahrweg pro Rotation in °: ca. 0,32
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 75±0,1
- Winkelbereich Alpha-Achse in ° : ±7
- Verfahrweg pro Rotation in °: ca. 0,32
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 75±0,1
- Winkelbereich Alpha-Achse in ° : ±7
- Verfahrweg pro Rotation in °: ca. 0,32
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Alpha-Achse in ° : ±6
- Verfahrweg pro Rotation in °: ca. 0,25
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Alpha-Achse in ° : ±6
- Verfahrweg pro Rotation in °: ca. 0,25
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Alpha-Achse in ° : ±6
- Verfahrweg pro Rotation in °: ca. 0,25
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
- Art: Goniometer
- Tischgröße in mm: 65x65
- Drehhöhe in mm: 100±0,1
- Winkelbereich Alpha-Achse in ° : ±6
- Verfahrweg pro Rotation in °: ca. 0,25
- Verschiebung der Drehhöhe in mm: 0,007 oder weniger
- Mikrometerposition: Seite
- Lagertyp: Verlängerte Kugellagerführung
- Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
- Oberflächenbeschaffenheit: Sehr dunkel verchromt
- Belastbarkeit in N: 98
- Max. Moment Kapazität / Pitch in Nm: 3
- Max. Moment Kapazität / Roll in Nm: 6
- Max. Moment Kapazität / Yaw in Nm: 3
- Momentsteifigkeit / Roll in ´´/Ncm: 0.25
- Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
- Parallelität in µm: 30
- Gewicht in kg: 0.7
