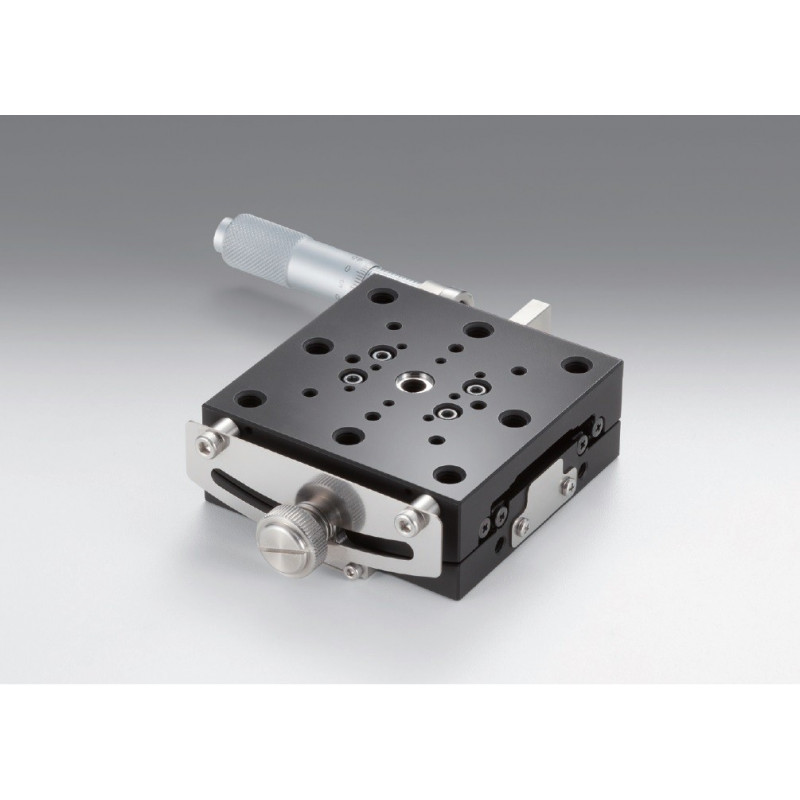

OSE-GOHT-60A-S: Goniometer, 60 x 60 mm

Artikel-Nr.: OSE-GOHT-60A35BMS

Modell

Drehpunkthöhe in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 35±0,1
Winkelbereich Alpha-Achse in ° : ±7
Verfahrweg pro Rotation in °: ca. 0,38
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-60A-S.pdf

OSE-GOHT-60A35BMS_STP.zip

ManualStages.zip

Actuators.pdf

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 35±0,1
Winkelbereich Alpha-Achse in ° : ±7
Verfahrweg pro Rotation in °: ca. 0,38
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-60A-S.pdf

OSE-GOHT-60A35BMSR_STP.zip

ManualStages.zip

Actuators.pdf

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 60±0,1
Winkelbereich Alpha-Achse in ° : ±4,5
Verfahrweg pro Rotation in °: ca. 0,38
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-60A-S.pdf

OSE-GOHT-60A60BMS_STP.zip

ManualStages.zip

Actuators.pdf

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 60±0,1
Winkelbereich Alpha-Achse in ° : ±4,5
Verfahrweg pro Rotation in °: ca. 0,38
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-60A-S.pdf

OSE-GOHT-60A60BMSR_STP.zip

ManualStages.zip

Actuators.pdf

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 85±0,1
Winkelbereich Alpha-Achse in ° : ±3,5
Verfahrweg pro Rotation in °: ca. 0,3
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-60A-S.pdf

OSE-GOHT-60A85BMS_STP.zip

ManualStages.zip

Actuators.pdf

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 85±0,1
Winkelbereich Alpha-Achse in ° : ±3,5
Verfahrweg pro Rotation in °: ca. 0,3
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-60A-S.pdf

OSE-GOHT-60A85BMSR_STP.zip

ManualStages.zip

Actuators.pdf

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 105±0,1
Winkelbereich Alpha-Achse in ° : ±3
Verfahrweg pro Rotation in °: ca. 0,25
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-60A-S.pdf

OSE-GOHT-60A105BMS_STP.zip

ManualStages.zip

Actuators.pdf

Art: Goniometer
Tischgröße in mm: 60x60
Drehhöhe in mm: 105±0,1
Winkelbereich Alpha-Achse in ° : ±3
Verfahrweg pro Rotation in °: ca. 0,25
Verschiebung der Drehhöhe in mm: 0,007 oder weniger
Mikrometerposition: Seite
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: SUS440C abgeschreckt, gehärtet
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 98
Max. Moment Kapazität / Pitch in Nm: 3
Max. Moment Kapazität / Roll in Nm: 6
Max. Moment Kapazität / Yaw in Nm: 3
Momentsteifigkeit / Roll in ´´/Ncm: 0.25
Momentsteifigkeit / Yaw in ´´/Ncm: 0.1
Parallelität in µm: 30
Gewicht in kg: 0.6

Downloads

OSE-GOHT-65A_GOHT-65B.pdf

OSE-GOHT-60A105BMSR_STP.zip

ManualStages.zip

Actuators.pdf
