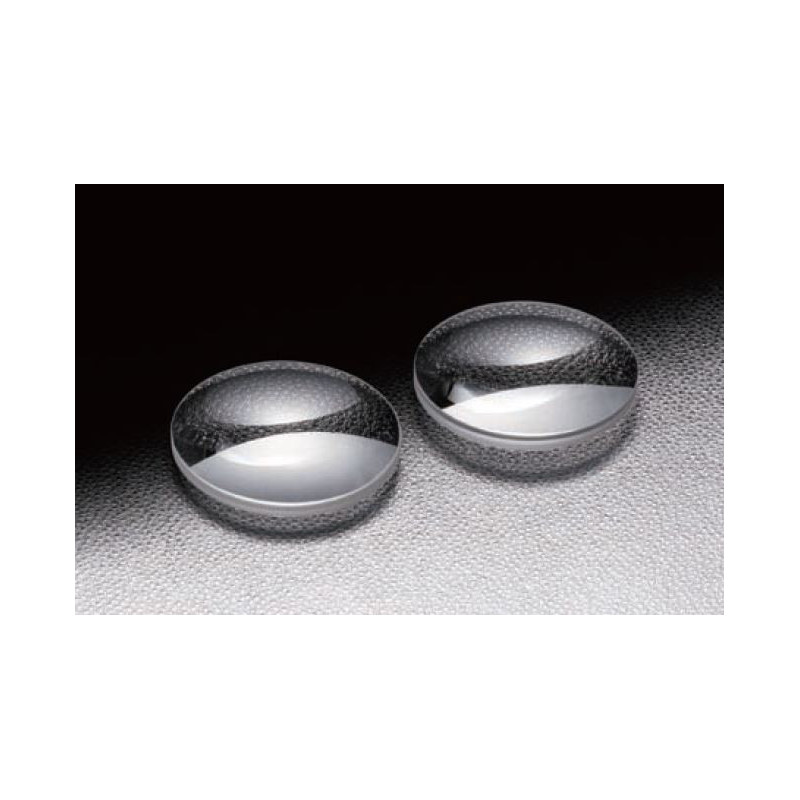

Bikonvexe Linse, AR in nm: 400 - 700, BK7

Artikel-Nr.: OSE-SLB-05B-06PM

Art: Bikonvexe Linsen
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Material: BK7

Brennweite in mm

Durchmesser / AxB in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Symmetrische bikonvexe Linsen sind am nützlichsten, wenn es sich um endliche konjugierte Punkte handelt. Dadurch eignen sie sich ideal für 1:1-Abbildungsanwendungen oder für den Einsatz in Mulit-Element-Systemen.

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 6.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 5.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-06PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 8.4
Kantendicke te in mm: 1.4
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 7.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-08PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 10.3
Kantendicke te in mm: 1.3
Dicke im Zentrum der Linse tc in mm: 1.9
Rückseitige Brennweite fb in mm: 9.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-10PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 12.3
Kantendicke te in mm: 1.2
Dicke im Zentrum der Linse tc in mm: 1.7
Rückseitige Brennweite fb in mm: 11.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-12PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 15.3
Kantendicke te in mm: 1.2
Dicke im Zentrum der Linse tc in mm: 1.6
Rückseitige Brennweite fb in mm: 14.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-15PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 20.2
Kantendicke te in mm: 1.1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 19.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-20PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 25.2
Kantendicke te in mm: 1.1
Dicke im Zentrum der Linse tc in mm: 1.3
Rückseitige Brennweite fb in mm: 24.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-25PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 6.4
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 5.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-06PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 8.4
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 7.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-08PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 10.3
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.9
Rückseitige Brennweite fb in mm: 9.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-10PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 12.3
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.7
Rückseitige Brennweite fb in mm: 11.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-12PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 15.3
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.6
Rückseitige Brennweite fb in mm: 14.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-15PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 20.2
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 19.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-20PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 8.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 7.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-08PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 10.5
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 9.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-10PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 12.5
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 11.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-12PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 15.4
Kantendicke te in mm: 1.7
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 14.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-15PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 20.4
Kantendicke te in mm: 1.7
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 19.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-20PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 8.6
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 7.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-08PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 10.5
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 9.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-10PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 12.5
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 11.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-12PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 15.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 14.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-15PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 20.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 19.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-20PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 25.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 24.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-25PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 10.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 9.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-10PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 15.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 14.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-15PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 20.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 19.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-20PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 25.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 24.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-25PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 30.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 29.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-30PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 40.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 39.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-40PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 50.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 49.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 60.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 59.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 70.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 69.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 80.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 79.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 90.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 89.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 100.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 99.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 16
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-15PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 20.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.8
Rückseitige Brennweite fb in mm: 19.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-20PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 25.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 24.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-25PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 30.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 29.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-30PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 40.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 39.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-40PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 50.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 49.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 60.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 59.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 70.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 69.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 80.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.7
Rückseitige Brennweite fb in mm: 79.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 90.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 89.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 100.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 99.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 21.2
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.1
Rückseitige Brennweite fb in mm: 18.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-20PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 26
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 24
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-25PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 31
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.3
Rückseitige Brennweite fb in mm: 29.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-30PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 40.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.4
Rückseitige Brennweite fb in mm: 39.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-40PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 50.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 49.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 60.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 59.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 70.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 69.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 80.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 79.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 90.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 89.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 100.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 99.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 120.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 119.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-120PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 150.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 149.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 26.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.4
Rückseitige Brennweite fb in mm: 23.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-25PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 31.2
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.2
Rückseitige Brennweite fb in mm: 28.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-30PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 36.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 33.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-35PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 41
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 39
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-40PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 50.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.1
Rückseitige Brennweite fb in mm: 49.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 60.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 59.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 70.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 69.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 80.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 79.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 90.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.7
Rückseitige Brennweite fb in mm: 89.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 100.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 99.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 150.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 149.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 170.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 169.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-170PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 200.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 199.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 26.5
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 8.4
Rückseitige Brennweite fb in mm: 23.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-25PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 31.2
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 7.2
Rückseitige Brennweite fb in mm: 28.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-30PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 36.1
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 33.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-35PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 41
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 39
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-40PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 50.8
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 5.1
Rückseitige Brennweite fb in mm: 49.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 60.8
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 59.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 70.7
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 4.1
Rückseitige Brennweite fb in mm: 69.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 80.6
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 79.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 100.6
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 99.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 150.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 149.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 200.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 199.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 31.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 9.7
Rückseitige Brennweite fb in mm: 28.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-30PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 36.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.5
Rückseitige Brennweite fb in mm: 33.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-35PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 41.3
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.6
Rückseitige Brennweite fb in mm: 38.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-40PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 51.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 48.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 60.9
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.7
Rückseitige Brennweite fb in mm: 59.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 70.9
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.1
Rückseitige Brennweite fb in mm: 69.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 80.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.7
Rückseitige Brennweite fb in mm: 79.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 100.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 99.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 120.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 119.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-120PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 150.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 149.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 170.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 169.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-170PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 200.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 199.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 250.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 249.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-250PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 42.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 12.3
Rückseitige Brennweite fb in mm: 37.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-40PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 51.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 10
Rückseitige Brennweite fb in mm: 48.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 61.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.6
Rückseitige Brennweite fb in mm: 58.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 71.3
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.6
Rückseitige Brennweite fb in mm: 68.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 81.2
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.9
Rückseitige Brennweite fb in mm: 78.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 91.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.3
Rückseitige Brennweite fb in mm: 88.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 101
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 99
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 120.9
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 119.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-120PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 150.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 149.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 170.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.3
Rückseitige Brennweite fb in mm: 169.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-170PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 200.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 199.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 250.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 249.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-250PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 52.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 15.8
Rückseitige Brennweite fb in mm: 47.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 62.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.5
Rückseitige Brennweite fb in mm: 57.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 72
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.9
Rückseitige Brennweite fb in mm: 68
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 81.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.7
Rückseitige Brennweite fb in mm: 78.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 91.6
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.8
Rückseitige Brennweite fb in mm: 88.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 101.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.1
Rückseitige Brennweite fb in mm: 98.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 121.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8
Rückseitige Brennweite fb in mm: 118.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-120PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 151.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7
Rückseitige Brennweite fb in mm: 148.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 171.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.6
Rückseitige Brennweite fb in mm: 168.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-170PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 201
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 199
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 220.9
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.7
Rückseitige Brennweite fb in mm: 219.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-220PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 251
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 249.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-250PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 300.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5
Rückseitige Brennweite fb in mm: 299.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-300PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 52.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 16.3
Rückseitige Brennweite fb in mm: 47.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-50PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 62.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.8
Rückseitige Brennweite fb in mm: 57.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 72
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 12.2
Rückseitige Brennweite fb in mm: 68
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 81.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11
Rückseitige Brennweite fb in mm: 78.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 91.6
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 9.8
Rückseitige Brennweite fb in mm: 88.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 101.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.3
Rückseitige Brennweite fb in mm: 98.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 121.3
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 8
Rückseitige Brennweite fb in mm: 118.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-120PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 151.2
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 7
Rückseitige Brennweite fb in mm: 148.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 171.1
Kantendicke te in mm: 2.4
Dicke im Zentrum der Linse tc in mm: 6.1
Rückseitige Brennweite fb in mm: 169
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-170PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 201
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 199
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 251
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 249.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-250PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 300.8
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 5
Rückseitige Brennweite fb in mm: 299.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-300PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 63.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 18.4
Rückseitige Brennweite fb in mm: 56.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-60PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 72.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 16
Rückseitige Brennweite fb in mm: 67.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-70PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 82.4
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 14.2
Rückseitige Brennweite fb in mm: 77.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-80PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 92.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13
Rückseitige Brennweite fb in mm: 87.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-90PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 102
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.9
Rückseitige Brennweite fb in mm: 98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 121.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.3
Rückseitige Brennweite fb in mm: 118.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-120PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 151.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.8
Rückseitige Brennweite fb in mm: 148.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 171.4
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.1
Rückseitige Brennweite fb in mm: 168.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-170PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 201.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.4
Rückseitige Brennweite fb in mm: 198.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 251.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.5
Rückseitige Brennweite fb in mm: 248.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-250PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 301
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 299
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-300PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 103.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 19
Rückseitige Brennweite fb in mm: 96.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-100PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 152.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.5
Rückseitige Brennweite fb in mm: 147.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 201.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.8
Rückseitige Brennweite fb in mm: 198.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 251.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.2
Rückseitige Brennweite fb in mm: 248.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-250PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 301.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.2
Rückseitige Brennweite fb in mm: 298.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-300PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 401.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.9
Rückseitige Brennweite fb in mm: 398.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-400PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 501
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.1
Rückseitige Brennweite fb in mm: 499
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-500PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 700.9
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 699.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-700PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 1000.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 999.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-1000PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 153.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 19.5
Rückseitige Brennweite fb in mm: 146.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-150PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 202.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 15.2
Rückseitige Brennweite fb in mm: 197.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-200PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 252.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 12.7
Rückseitige Brennweite fb in mm: 247.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-250PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 301.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.1
Rückseitige Brennweite fb in mm: 298.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-300PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 401.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9
Rückseitige Brennweite fb in mm: 398.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-400PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 501.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.8
Rückseitige Brennweite fb in mm: 498.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-500PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 701.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 698.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-700PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 400 - 700
Durchschnittliche Transmission im AR-Bereich: 99%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 1001
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 999.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-1000PM_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls
