Runde Langpass-Strahlteiler

Artikel-Nr.: SEM-LPD02-830RU-25

Wellenlängenbereich in nm

Durchmesser in mm

Wellenlängenbereich in nm

Durchmesser in mm

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

Jeder Strahlteiler reflektiert eine unter 45° einfallende Standard-Laserlinie, während er die längeren Raman-verschobenen Wellenlängen effizient durchlässt. Die Filter weisen ultrasteile Übergänge von Reflexion zu Transmission auf, mit einer garantierten Übergangsbreite von < 1% der Laserwellenlänge für die U-Grade-Version. Dieser Laser-Dichroit-Strahlteiler ist für die Reflexion von Laserstrahlen mit einem Durchmesser von bis zu 2,5 mm optimiert und minimiert gleichzeitig die RWE.

Reflexionsband 1: R_abs > 94% 830 nm
Reflexionsband (p-pol): R_abs > 90% 830 nm
Reflexionsband 1 (s-pol): R_abs > 98% 830 nm
Kantenwellenlänge 1: 836 nm

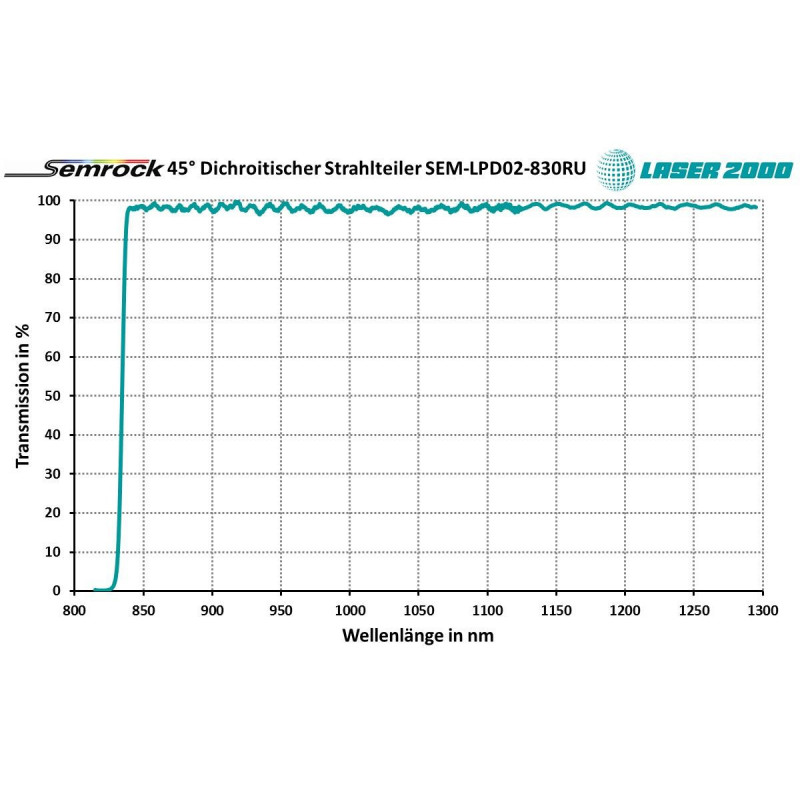

Transmissionsband in nm: T_avg > 93% 840.81286.5 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von <= 0.20%/Grad (3555 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 830
Laserwellenlänge 1 in nm: 830 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 4.2 nm
Flankensteilheit in cm-1: 59.9 cm^-1
Übergangsbreite in nm: 8.3 nm
Übergangsbreite in cm-1: 119 cm^-1
Filterdurchmesser in mm: 25 mm
Filtermaße in Länge x Breite: 25.2 mm x 35.6 mm
Toleranz des Filterdurchmessers in mm (gefasst): + 0.0 / - 0.1 mm
Toleranz des Filterdurchmessers in mm (ungefasst): ± 0.1 mm
Filterdicke in mm (gefasst): 3.5 mm
Toleranz der Filterdicke (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Reflektierende Oberfläche versehen mit der Artikelnummer - In Richtung des einfallenden Lichts orientieren.

Downloads

LPD02-830RU_Spectrum.TXT

DOWNLOAD

SEM-RazorEdge Dichroic Beamsplitter.pdf

DOWNLOAD

Reflexionsband 1: R_abs > 94% 785 nm
Reflexionsband (p-pol): R_abs > 90% 785 nm
Reflexionsband 1 (s-pol): R_abs > 98% 785 nm
Kantenwellenlänge 1: 792.9 nm
Transmissionsband in nm: T_avg > 93% 795.2 1213.8 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von <= 0.20%/Grad (35 55 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 785 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 3.9 nm
Flankensteilheit in cm-1: 63.4 cm^-1
Übergangsbreite in nm: 7.9 nm
Übergangsbreite in cm-1: 126 cm^-1
Filterdurchmesser in mm: 25 mm
Filtermaße in Länge x Breite: 25.2 mm x 35.6 mm
Toleranz des Filterdurchmessers in mm (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Reflektierende Oberfläche versehen mit der Artikelnummer - In Richtung des einfallenden Lichts orientieren.

Downloads

LPD02-785RU_Spectrum.TXT

DOWNLOAD

SEM-RazorEdge Dichroic Beamsplitter.pdf

DOWNLOAD

Reflexionsband 1: R_abs > 94% 632.8 nm
Reflexionsband (p-pol): R_abs > 90% 632.8 nm
Reflexionsband 1 (s-pol): R_abs > 98% 632.8 nm
Kantenwellenlänge 1: 639.1 nm
Transmissionsband in nm: T_avg > 93% 641980.8 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von <= 0.20%/Grad (3555 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 632.8 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 3.2 nm
Flankensteilheit in cm-1: 78.6 cm^-1
Übergangsbreite in nm: 6.3 nm
Übergangsbreite in cm-1: 156 cm^-1
Filterdurchmesser in mm: 25 mm
Filtermaße in Länge x Breite: 25.2 mm x 35.6 mm
Toleranz des Filterdurchmessers in mm (gefasst): + 0.0 / - 0.1 mm
Toleranz des Filterdurchmessers in mm (ungefasst): ± 0.1 mm
Filterdicke in mm (gefasst): 3.5 mm
Toleranz der Filterdicke (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Reflektierende Oberfläche versehen mit der Artikelnummer - In Richtung des einfallenden Lichts orientieren.

Downloads

LPD02-633RU_Spectrum.TXT

DOWNLOAD

SEM-RazorEdge Dichroic Beamsplitter.pdf

DOWNLOAD

Reflexionsband 1: R_abs > 94% 532 nm
Reflexionsband (p-pol): R_abs > 90% 532 nm
Reflexionsband 1 (s-pol): R_abs > 98% 532 nm
Kantenwellenlänge 1: 537.2 nm
Transmissionsband in nm: T_avg > 93% 538.9824.8 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von <= 0.20%/Grad (3555 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 532 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 2.7 nm
Flankensteilheit in cm-1: 93.5 cm^-1
Übergangsbreite in nm: 5.3 nm
Übergangsbreite in cm-1: 186 cm^-1
Filterdurchmesser in mm: 25 mm
Filtermaße in Länge x Breite: 25.2 mm x 35.6 mm
Toleranz des Filterdurchmessers in mm (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Reflektierende Oberfläche versehen mit der Artikelnummer - In Richtung des einfallenden Lichts orientieren.

Downloads

LPD02-532RU_Spectrum.TXT

DOWNLOAD

SEM-RazorEdge Dichroic Beamsplitter.pdf

DOWNLOAD

Reflexionsband 1: R_abs > 94% 488 nm
Reflexionsband (p-pol): R_abs > 90% 488 nm
Reflexionsband 1 (s-pol): R_abs > 98% 488 nm
Kantenwellenlänge 1: 492.8 nm
Transmissionsband in nm: T_avg > 93% 494.3756.4 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von <= 0.20%/Grad (3555 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 488 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 2.4 nm
Flankensteilheit in cm-1: 101.9 cm^-1
Übergangsbreite in nm: 4.9 nm
Übergangsbreite in cm-1: 203 cm^-1
Filterdurchmesser in mm: 25 mm
Filtermaße in Länge x Breite: 25.2 mm x 35.6 mm
Toleranz des Filterdurchmessers in mm (gefasst): + 0.0 / - 0.1 mm
Toleranz des Filterdurchmessers in mm (ungefasst): ± 0.1 mm
Filterdicke in mm (gefasst): 3.5 mm
Toleranz der Filterdicke (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Reflektierende Oberfläche versehen mit der Artikelnummer - In Richtung des einfallenden Lichts orientieren.

Downloads

LPD02-488RU_Spectrum.TXT

DOWNLOAD

SEM-RazorEdge Dichroic Beamsplitter.pdf

DOWNLOAD

Reflexionsband 1: R_abs > 94% 1064 nm
Reflexionsband (p-pol): R_abs > 90% 1064 nm
Reflexionsband 1 (s-pol): R_abs > 98% 1064 nm
Kantenwellenlänge 1: 1071 nm
Transmissionsband in nm: T_avg > 93% 1077.81650.8 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von <= 0.20%/Grad (3555 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 1064 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 5.3 nm
Flankensteilheit in cm-1: 46.8 cm^-1
Übergangsbreite in nm: 10.6 nm
Übergangsbreite in cm-1: 93 cm^-1
Filterdurchmesser in mm: 25 mm
Filtermaße in Länge x Breite: 25.2 mm x 35.6 mm
Toleranz des Filterdurchmessers in mm (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Reflektierende Oberfläche versehen mit der Artikelnummer - In Richtung des einfallenden Lichts orientieren.

Downloads

LPD02-1064RU_Spectrum.TXT

DOWNLOAD

SEM-RazorEdge Dichroic Beamsplitter.pdf

DOWNLOAD

Reflexionsband 1: R_abs > 94% 514.5 nm
Reflexionsband (p-pol): R_abs > 90% 514.5 nm
Reflexionsband 1 (s-pol): R_abs > 98% 514.5 nm
Kantenwellenlänge 1: 519.6 nm
Transmissionsband in nm: T_avg > 93% 521.2797.5 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von 0.35%/Grad (4050 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 514.5 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 2.6 nm
Flankensteilheit in cm-1: 96.7 cm^-1
Übergangsbreite in nm: 5.1 nm
Übergangsbreite in cm-1: 192 cm^-1
Filterdurchmesser in mm: 25 mm
Toleranz des Filterdurchmessers in mm (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Der Pfeil am Rand des Filters gibt die Eintrittsrichtung des spezifizierten Lichtstrahls an.

Downloads

LPD01-514RU_Spectrum.TXT

DOWNLOAD

Reflexionsband 1: R_abs > 94% 355 nm
Reflexionsband (p-pol): R_abs > 90% 355 nm
Reflexionsband 1 (s-pol): R_abs > 98% 355 nm
Kantenwellenlänge 1: 358.6 nm
Transmissionsband in nm: T_avg > 90% 359.6550.3 nm
Einfallswinkel: 45 Grad mit einer Verschiebung von 0.35%/Grad (4050 Grad)
Halber Öffnungswinkel in Grad: 0.5 Grad
Laserzerstörschwelle: 1 J/cm² @ 532 nm (10 ns pulse width)
Ebenheit: Radius: 30 m
Steilheit: Ultrasteil
Laserwellenlänge 1 in nm: 355 nm
Flankensteilheit in %: 0.5%
Flankensteilheit in nm: 1.8 nm
Flankensteilheit in cm-1: 140.1 cm^-1
Übergangsbreite in nm: 3.6 nm
Übergangsbreite in cm-1: 279 cm^-1
Filterdurchmesser in mm: 25 mm
Toleranz des Filterdurchmessers in mm (gefasst): ± 0.1 mm
Freie Apertur: < 80%
Substrattyp: Quarzglas
Orientierung: Der Pfeil am Rand des Filters gibt die Eintrittsrichtung des spezifizierten Lichtstrahls an.

Downloads

LPD01-355RU_Spectrum.TXT

DOWNLOAD
