Interlock-Kontrollsystem ICS-9

Beschreibung

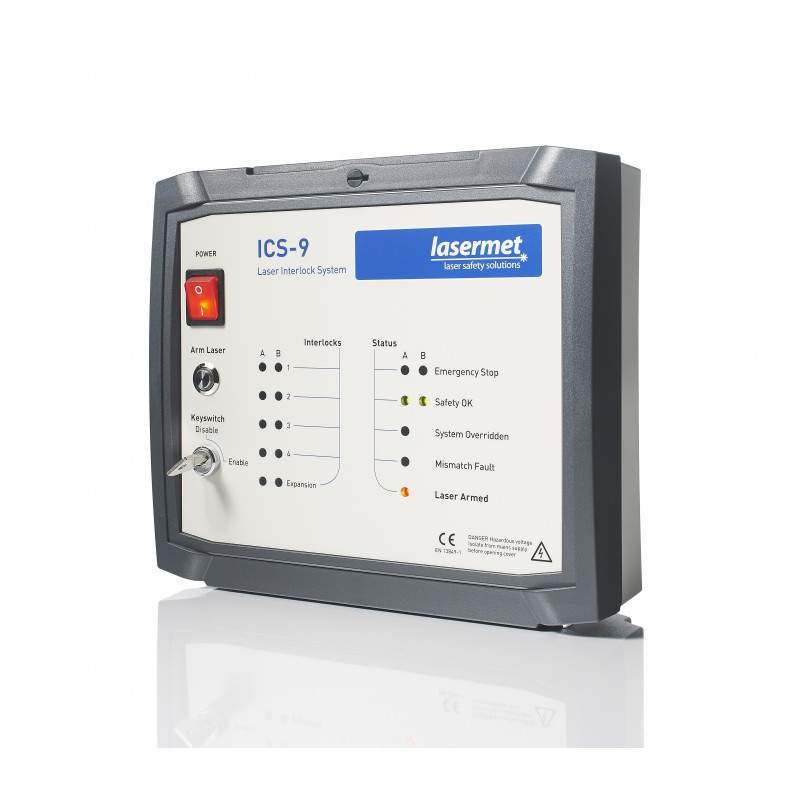

ICS-9 Interlock-Kontrollsystem für sichere Laseranwendungen

Die Verwendung von Sicherheitsverriegelungen (engl. Interlocks) ist für alle Laser der Klassen 3B und 4 unabhängig von ihrer Anwendung gemäß der Norm EN/IEC 60825-1 erforderlich.

Das Interlock-System ICS-9 "ELISe" (Erweiterbares Laser Interlock-System "e") erreicht bei korrekter Installation gemäß der Norm EN ISO 13849-1 den höchst möglichen Performance Level PL e. Äußerlich ähnelt es  stark dem beliebten Vorgängermodell ICS-6, bietet jedoch eine noch höhere Sicherheit und Funktionalität und erfüllt somit alle neuesten Sicherheitsstandards mit Bravur.

Mit diesem kompakten, vielseitigen und absolut ausfallsicheren Interlock für Laser besteht volle Kontrolle über:

• die Aktivität von Lasern über deren Interlock-Kontakte, Stromzufuhr und Shuttern
• mechanische oder kodierte magnetische Sicherheitsschalter
• beleuchtete Warnschilder
• Fensterrollos, Vorhänge und Zugangstüren

Das Interlock-System ICS-9 vereint in sich die jahrelang erprobten und bewährten Vorzüge der Vorgänger,  wie  die  absolute Flexibilität, Robustheit und einfache Handhabung mit neuen Features wie beispielsweise  Remote-Monitoring.

Interlock-System ICS-9 - Spezifikationen und Eigenschaften

• PL E (Perfomance Level E) nach EN ISO 13849-1
• SIL4 nach EN 61508
• CAT III nach EN 61010-1
• Ermöglicht Abschaltung des Lasers über Interlock, externen Shutter sowie Stromversorgung
• Automatische Schaltung beleuchteter Schilder
• Verwendung mit mechanischen oder kodierten magnetischen Türschaltern
• Automatische Fehlererkennung und Abschaltung
• Reset-Schalter
• Schlüsselschalter zur Vermeidung von unauthorisierter Benutzung
• Tastschalterbetrieb zur Aktivierung der Laser
• LED-Anzeige für Statusüberprüfung der Interlockschalter, Erweiterungsplatine, Not-Aus Schalter, System geprüft, Überbrückung an, Fehler im Sicherheitskreis und Laser aktiviert
• abwaschbares Display, auch mit Arbeitshandschuhen durch große Steuerelemente einfach zu bedienen
• Möglichkeit eine praktisch unbegrenzte Anzahl an Türkontakten und Not-Aus Schalten anzuschließen
• Möglichkeit zum Anschluss an ein externes Türschließsystem sowie eine Brandschutzanlage

Produkt-Optionen für das Interlock-System ICS-9

• Not-Aus-Schalter
• Ausfallsichere, einstellbare, zeitlich begrenzte Überbrückungsschaltung (Override)
• Überbrückungs-Alarm
• Ausfallsicheres magnetisches Türschließsystem, kompatibel mit Sicherheitsrichtlinien im Brandfall oder anderen Gefahrensituationen
• Verwendung mit Einwege-, Zweiwege- oder Dreiwegeschildern
• Verwendung mit Einwege-, Zweiwege- oder Dreiwege-Warnleuchten
• Master-Slave Konfiguration möglich zum Schutz von einem oder zwei Bereichen, z.B. eines geschlossenen Gehäuses oder eines Labors bei geöffnetem Gehäuse
