Artikel-Nr.: PHT-PHOX

Der schnelle Camera Link Glasfaser-Umsetzer, welcher ebenso für große Entfernungen geeignet ist. Für die Varianten Base-, Medium- und Full-Mode von Camera Link existiert jeweils ein passendes Modell.

alt

Für mehr Infos
Experten kontaktieren

Notre équipe

Beschreibung

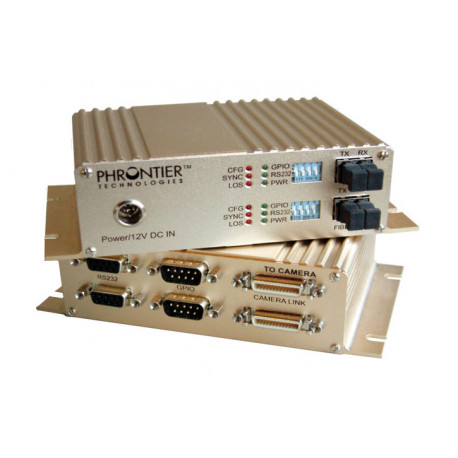

PHOX Camera Link Glasfaser Umsetzer

Der PHOX Camera Link Fiber Extender bietet für jede Camera Link-Konfiguration ein eigenes Modell. Mit dem leistungsstärksten Modell können hier bis zu 100 MHz auf Übertragungsstrecken von bis zu 50 km erreicht werden.

Hauptmerkmale

  • Für jede Konfiguration ein passendes Modell
  • Bis zu 10 Gb/s effektive Übertragungs-Bandbreite
  • Keine Programmierung notwendig
  • Optional zwei LC Duplex oder eine LC Simplex Faser-Schnittstelle
  • RS232 für Fernzugriff
  • 5 V - 24 V Spannungsversorgung
  • Übertragungsstrecken von bis zu 250 m (Multi-Mode) oder 50 km (Single-Mode) möglich
  • CWDM-spezifische und Einzelfaseroptionen auf Anfrage erhältlich
  • Abmessungen (LxBxH) - 147 mm x 88 mm x 42 mm



Ausführungen

Base (discontinued -> PHOX-F)

24 bit, 66 MHz (85 MHz optional)

Modell Übertragungsdistanz
PHT-PHOX-BM-250 250 m
PHT-PHOX-BL-10 10 km
PHT-PHOX-BL-20 20 km
PHT-PHOX-BL-40 40 km
PHT-PHOX-BL-50 50 km



Dual Base

2x 24 bit, 66 MHz (85 MHz optional)

Modell Übertragungsdistanz
PHT-PHOX-B2M-250 250 m
PHT-PHOX-B2L-10 10 km
PHT-PHOX-B2L-A250 250 m (85 MHz)
PHT-PHOX-B2L-A10 10 km (85 MHz)



Medium (discontinued -> PHOX-F)

2 x 24 bit, 66 MHz (85 MHz optional)

Modell Übertragungsdistanz
PHT-PHOX-MM-250 250 m
PHT-PHOX-ML-10 10 km
PHT-PHOX-ML-A250 250 m (85 MHz)
PHT-PHOX-ML-A10 10 km (85 MHz)



Full

10x8, 8x8 bit, 85 MHz (100 MHz optional)

Modell Übertragungsdistanz
PHT-PHOX-FM-300 300 m (Multi-mode duplex)
PHT-PHOX-FL-10 10 km (Single-mode duplex)
PHT-PHOX-FL-L10 10 km (Single-mode simplex)
PHT-PHOX-FL-Cxx CWDM  (Single mode)



Lieferumfang

  • 1x PHOX-CM (Umsetzer Kameraseitig)
  • 1x PHOX-FG (Umsetzer Framgrabberseitig)
  • 2x AC/DC Spannungsversorgung mit verschraubbarem Stecker (12V DC)
  • 2x DB9 Stecker/Buchse Kabel für RS232 (ca. 2 m) oder
    4x DB9 Stecker/Buchse Kabel für RS232 (ca. 2 m) für Dual Base
