Cabine de protection laser
Reference number: LMT-PROTECTION ACTIVE
Avec détection intégrée
Besoin de plus d'informations ?
Contactez notre expert.
Notre équipe
Description

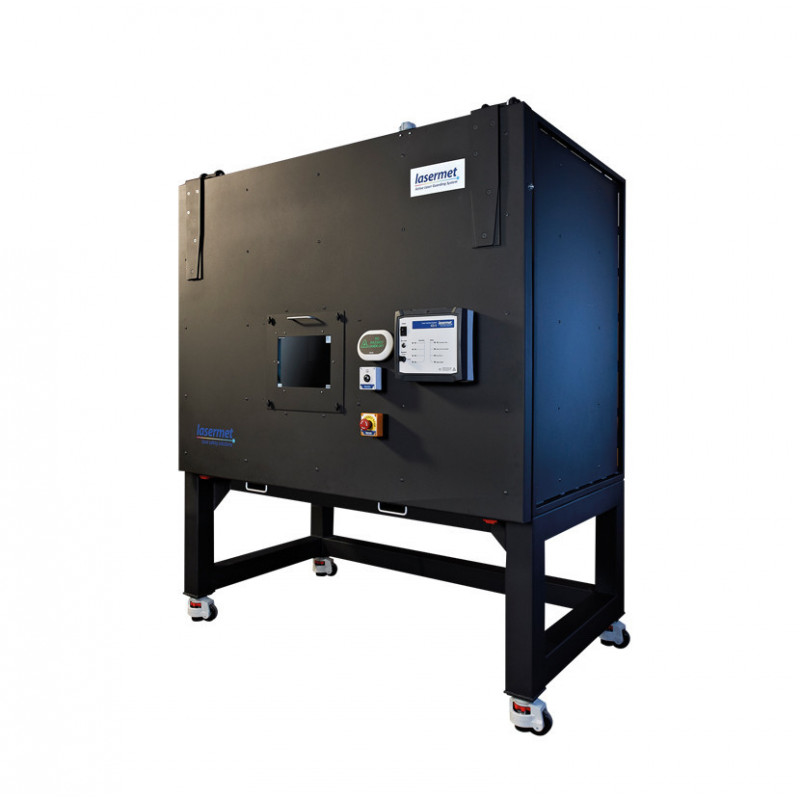

Cabine de protection Laser active
Laser Jailer : La solution de protection Laser active avec la technologie "Inherent Fail Safe"
Le système de sécurité Laser actif "Laser Jailer" combine un système de détection Laser et la technologie éprouvée du système de verrouillage ICS pour créer une solution de protection Laser active et qui répond aux directives machines EN-13849-1.
Survol de la cabine de protection Laser active:
Le système est conçu pour contenir un faisceau Laser de forte puissance dans une enceinte plus petite et plus légère. Il se compose d'une enceinte passive extérieure et d'une enceinte intérieure active constituée de carreaux de détection qui sont reliés au système de verrouillage ICS.
Le temps de réaction du système est de moins de 50 ms et le rayonnement laser est ainsi interrompu (le temps d'interruption du Laser dépend du type d'électronique et du shutter intégré).
Avantages de la cabine de protection Laser active:
- Cabine de protection Laser active et passive
- Conception modulaire et évolutive, léger
- Solution clef en main simple à mettre en place
- Conforme aux standards de sécurité Laser EN/IEC 60825-4
- Système de sécurité Laser actif breveté "US Patent No. 8 416 820"
- Brevet européen: EP11188501.8
- Brevet Australien: 2012202599
- Toutes les tailles de cabines peuvent être réalisée en fonction de vos besoins. La cabine Laser entièrement commandée agit alors comme une barrière efficace contre les faisceau Laser.
Spécifications mécaniques de la cabine de protection Laser active:
Dimensions des carreaux actifs: 300 x 300 x 2 mm
Spécifications Laser: le diamètre minimum sur la surface du carreau est de 3 mm.
Temps de réaction pour interruption Laser: < 50 ms
Composition de la cabine de protection Laser active:
- Carreau de détection actif
- Système de montage des carreau intégré
- Système de verrouillage ICS avec le module de détection
- Panneau d'avertissement Laser lumineux intégré
- Bouton d'armement Laser
- Bouton d'arrêt d'urgence
Description du système actif de sécurité laser:
La cabine de protection active - Laser Jailer - se compose d'une enceinte de sécurité Laser qui est couverte de carreaux de détection de faisceau Laser. Ces panneaux, qui agissent également en tant que bouclier au Laser, sont reliés au système de sécurité Interlock ICS, de sorte que si un faisceau parasite frappe une des dalles, le dispositif de verrouillage agit en moins de 50 ms et vient couper le faisceau Laser. Un signal lumineux placé sur la face avant de la cabine ,indique alors l'état du Laser (Laser OFF). Un bouton d'armement du Laser et un bouton d'arrêt d'urgence sont également installés sur la porte de l'enceinte.
Surveillance à distance du système de protection Laser actif
Le système de sécurité actif peut être intégré avec le système de verrouillage ICS-15XM ce qui permet une surveillance via Internet.
Conformité
Le système est certifié pour une utilisation conforme à la norme EN 60825-4.
Le système est conçu pour être conforme aux exigences de la norme BS EN ISO 13849-1:2008 et est conforme aux directives européennes suivantes:
- Directives Machines
- Directive Basse Tension
- Directive Compatibilité électromagnétique
