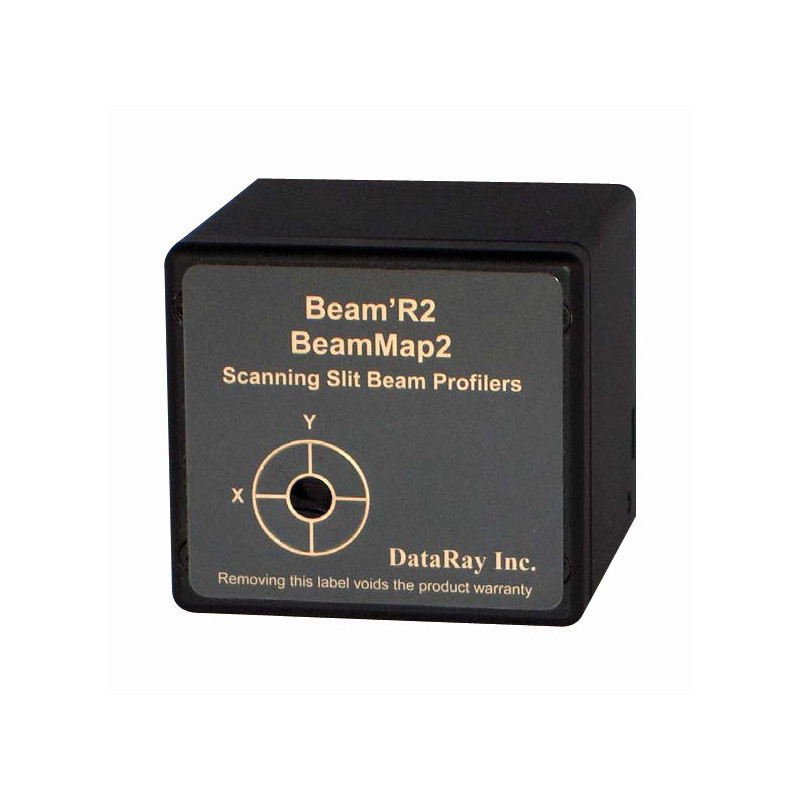

Système à balayage de fentes - Beam Analyzer
Reference number: DAT-BeamMAP
Découvrez ci-dessous l?analyseur de faisceaux Dataray à balayage de fentes pour vos sources Lasers dans la gamme 190 ? 2500 nm
Reference number: DAT-BeamMAP
Découvrez ci-dessous l?analyseur de faisceaux Dataray à balayage de fentes pour vos sources Lasers dans la gamme 190 ? 2500 nm
Besoin de plus d'informations ?
Contactez notre expert.
Notre équipe
Description
Basé sur la technologie de balayage de fentes, l?analyseur de faisceaux Laser BeamMap permet de déterminer le point focal, le diamètre (en accord avec la norme ISO 11146), la divergence et le M2 d'un faisceau laser (continu ou pulsé) en temps réel.
Une ou plusieurs fentes sont montées sur un disque rotatif, à des distances différentes par rapport à l'entrée de l'appareil. La rotation du disque se fait suivant l'axe du faisceau. En mesurant le diamètre du faisceau et la position du centroïde en fonction de la position du faisceau dans la direction de propagation, la divergence et la direction du faisceau par rapport à l'axe z sont mesurées en temps réel avec une seule rotation du disque. La distance requise entre les différents plans dépend des paramètres du laser et peut être calculée avec un programme Excel. L'espacement de plan est fixe et ne peut être modifié par l'utilisateur.
Références
| Technologie
| Diamètre de faisceaux
| Résolution
| Gamme de longueur d?onde |
BeamMap-Si | Silicium | de 0.5 µm à 3mm | 0.1 µm | 190 - 1150 nm |
BeamMap-InGaAs | InGaAs | de 0.5µm à 3 mm | <![if !supportLists]>0.1 <![endif]>m | 650 - 1800 nm |
BeamMap-DD | Silicium + InGaAs | de 0.5 µm à 3 mm | 0.1 µm | 190 - 2500 nm |
