Artikel-Nr.: CAI-HP

CANUNDA-HP bietet Module und Laseroptiken, die alle Arten von Strahlformung zur Verbesserung der Qualität und Effizienz von Hochleistungslaser-Prozessen bieten und kompatibel mit allen Standard-Hochleistungslasern sind.

alt

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team

Beschreibung

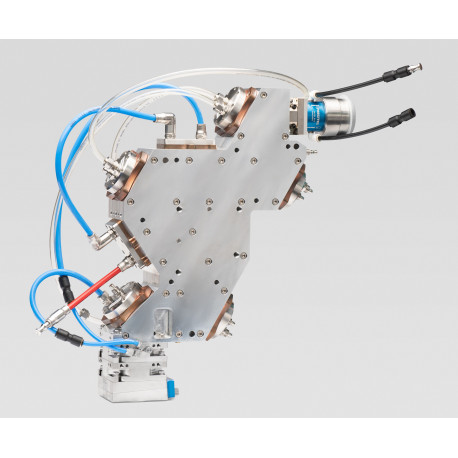

Die CANUNDA-HP Strahlformungsoptiken werden zur Formung von Hochleistungs-Dauerstrichlasern eingesetzt und können symmetrische (Ring oder Donut) oder asymmetrische Formen (z. B. Spot gefolgt von Linie) annehmen.

Das vollreflektierende Design des Shaping-Moduls (MPLC Prinzip) unterstützt sehr hohe mittlere Leistungen wie 16 kW, was bereits in Zusammenarbeit mit dem Institut Maupertuis demonstriert wurde. Für optimale Ergebnisse wird das Strahlformungs-Modul konstant gekühlt, sodass sich die thermische Fokusverschiebung minimiert.

CANUNDA-HP-Module wurden im industriellen Umfeld mit Faser-Lasern an Roboterarmen eingängig getestet. Das Formgebungsmodul kann entweder direkt auf den Laseranschluss aufgesetzt werden und die gesamte optische Kette bis zur Bearbeitungsebene integrieren oder in handelsübliche optische Instrumente zur Kollimation und Fokussierung montiert werden.





ParameterWert
Strahlform-Charakteristika
Strahlform Ringförmig
Innendurchmesser 600 µm
Außendurchmesser 1000 µm
Schärfentiefe 6 mm
Strahlhomogenität (entlang des Rings) 10% RMS
System-Eigenschaften
Transmission 99%
Gewicht 15 kg
Dimension 335 x 250 x75 (mm x mm x mm)
Integration in ein industrielles Umfeld
Kühlwasser-Durchfluss 2 L/min
Kühlkapazität 1 kW
Eingang Faseranschluss LLK-D (andere auf Anfrage)
Typische Laserwellenlänge 1030 nm (andere auf Anfrage)
Laser Strahl-Parameterprodukt 8 mm*mrad
Laser-Eingangsleistung (max.) 16 kW (höher auf Anfrage)
Numerische Apertur Laser 0.10 (andere auf Anfrage)
Mechanische Komponenten Industrietaugliche Halterung und Cross-Jet inkludiert

Anwendungen

  • Laser-Schweißen
  • Hybrid-Schweißen
  • Laser-Schneiden
