View5 Pro 3-Achsen Spleißgerät mit Kernzentrierung DACAS inkl. V10 Cleaver

search

Artikel-Nr.: INO-View5Pro-V10

Handliches 3-Achsen-Fusionsspleißgerät mit Kernzentrierung und Cloud-basiertem Betriebs- und Managementsystem. Das View5 Pro hat die Zulassung für Telekom ZTV TK-Netze 48

alt

Für mehr Infos
Experten kontaktieren

Faseroptik Team

Beschreibung

View5 Pro 3-Achsen-Spleißgerät mit Kernzentrierung

Das View5 Pro, ein 3-Achsen-Spleißgerät mit Kernzentrierung, hat die weltweit höchste Vergrößerungsrate für Faserbilder und ist das leistungsfähigste Fusionsspleißgerät auf dem Markt. Der hochauflösende 5-Zoll-Farb-LCD-Touchscreen des View5 Pro mit seiner benutzerfreundlichen, intuitiven GUI (Graphic User Interface) bietet dem Anwender große und klare Faserbilder. Durch doppeltes Antippen des Bildschirms kann der Benutzer das Bild auf die weltweit höchste Vergrößerung von 520x vergrößern und verkleinern. Der Fusionsspleißer ist mit einem eingebauten IoT-Modul ausgestattet, das mit dem View Pro Cloud Management System von INNO verbunden ist, um den Betrieb und die Verwaltung in Echtzeit online zu ermöglichen. Diese innovative Cloud-basierte Lösung wurde entwickelt, um die fortschrittlichsten und dennoch unkompliziertesten Spleiß- und Arbeitserfahrungen aller Zeiten zu schaffen.

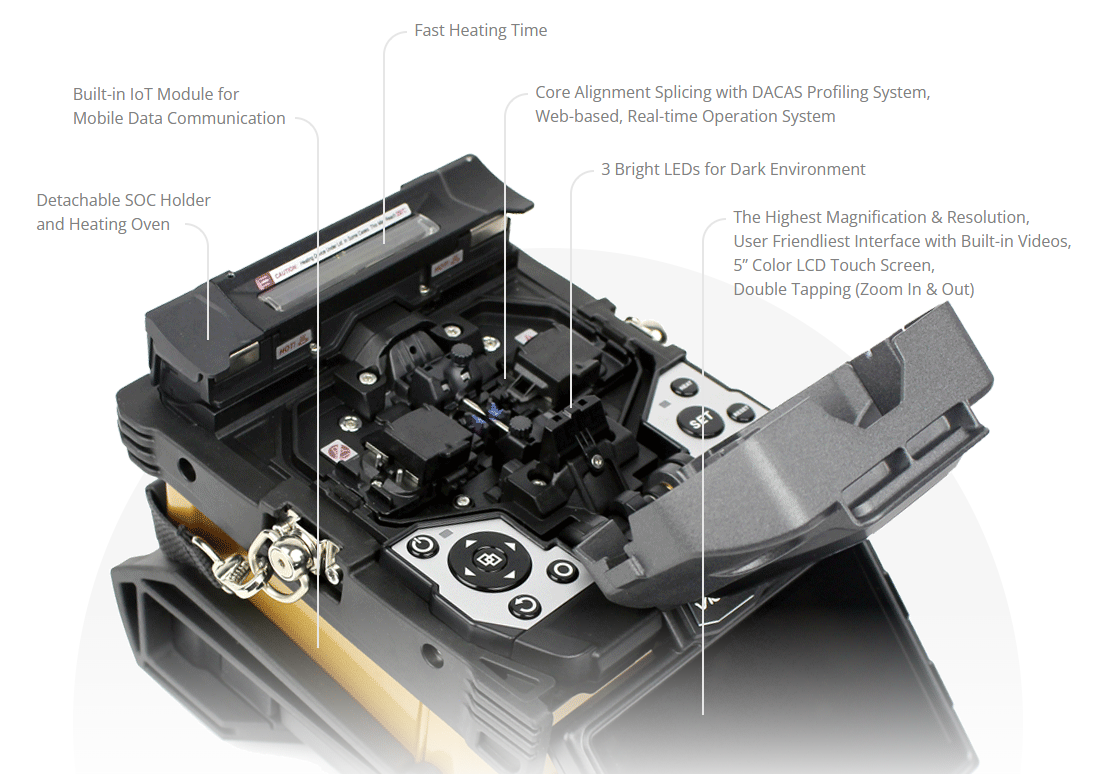

Charakteristik:

  • Abnehmbarer SOC Halter und Ofen
  • Eingebautes IoT Modul für mobile Kommunikation
  • Schnelle Heizzeit
  • Kernausrichtung mit DACAS Profiling
  • 3 helle LEDs an den Elektroden
  • Höchste Vergrößerung und Auflösung auf einem farbigen 5" LCD Display mit Touch Screen (ZoomIn & Zoom Out bei Doppelklick)

cf

Display & Interface:

  • 5" HD Color LCD Touch Screen
  • Max. 520X Vergrößerung
  • Smart GUI

Spezifikationen:

  • Maße: 177x151x149mm (BxHxT) inkl. gummierter Fallschutz
  • 1.85kg ohne Akku / 2.21kg mit Akku
  • Singlefiber
  • Spleißzeit Quick Mode 7sec / SM Auto Mode 9sec.
  • Typ. Heizzeit 15 sec.
  • 520X Vergrößerung in X, Y, XY und X/Y Darstellung
  • SM ITU-T G.652&G.657 / MM ITU-T G.651 / DS ITU-T-G.653 / NZDS ITU-T G.655
  • Beleuchtung 3 helle weiße LED
  • Speicher von bis zu 10.000 Spleißdaten und 10.000 Spleißbildern
  • 5-16mm Cleaving-Länge
  • 100-125µm und 200µm-3mm Manteldurchmesser
  • Max 128 Spleißmodis
  • Max 32 Heizmodis
  • Typische Spleißdämpfung SM 0.02 / MM 0.01 / DS 0.03 / NZDS 0.03 / G.657 0.02 dB
  • Return Loss >>60dB
  • Schrumpfspleßschutz 20-60mm
  • Zugtest 1.96-2.25 N
  • LBT-52 für 200 Zyklen - Im Power Save Mode 250 Zyklen
  • Elektrodenlebensdauer 5500 ARCs
  • 3 Jahre Herstellergarantie

Lieferumfang:

  • View5 Pro Spleißgerät
  • V10 Cleaver
  • Faserhalter FH-45
  • SOC Halter SH-SOC-R
  • SOC Heizabdeckung HTS-SOC-02
  • AC Netzteil JS-180300
  • Kühlablage CG-22
  • Elektrodensatz E-70
  • Akkupack LBT-52
  • Netzkabel ACC-25
  • Tragekoffer ICC-55
  • WorkTray IWS-06 + Schrauben
  • USB Kabel 7P (USB-C auf USB-A)
  • Schultergurt ST-01
  • Quick Referenz Handbuch
