Artikel-Nr.: LMT-LS-100-12

Luftgekühlter Laser-Sicherheits-Shutter für Laser bis 100 W optischer Leistung

alt

Für mehr Infos
Experten kontaktieren

Laserschutz Team
Tel.: +49 8153 405-11

Beschreibung

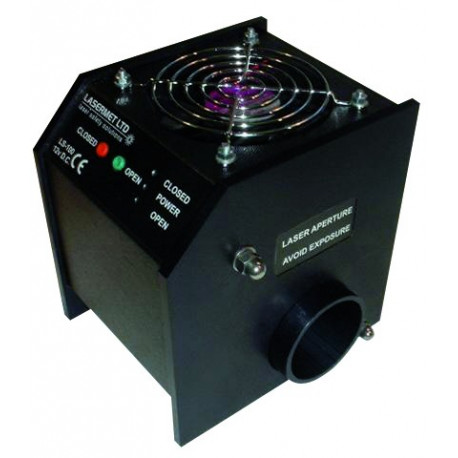

Laser Shutter LMT-LS-100-12

Die Laserstrahl-Shutter der LMT-LS-Serie sind eine Kombination aus Shutter und integrierter Strahlfalle, die von dem Interlock-Kontrollsystem ICS-6 gesteuert werden können. Sie werden verwendet, um den Laserstrahl während eines nicht autorisierten Zuganges automatisch oder manuell abzuschalten, falls der Strahl nicht benötigt wird. Die Shutter sind für eine Verwendung mit Lasern von 20 W cw-Leistung geeignet (bei 2 mm Strahldurchmesser) sowie bei aufgeweitetem Strahlprofil (10 mm) bis zu 100 W. Alle Shutter der Serie LMT-LS können auch als freistehende Shutter für die manuelle oder ferngesteuerte Schaltung des Strahls eingesetzt werden.

Im geöffneten Zustand tritt der Strahl durch eine Apertur von 50 mm, wobei ein Gewindeanschluss für Strahlführungen vorgesehen ist.

Spezifikationen:

  • Integrierter Shutter mit Beam-Dump
  • Standard-Blade: Stahl
  • Apertur (mm): 50 (mit Gewinde für Strahlführungen)
  • Abmessung (mm): 130 x 150 x 140
  • Gewicht: 2,1 kg
  • 12 VDC oder 24 VDC (0,18 A max.)
  • Fernschaltmöglichkeit
  • LED-Statusanzeige (für Fernanzeige Ausgang verfügbar)
  • Ausfallsicher durch Schwerkraftbetrieb
  • Kühlung über Konvektion

Zulässige Bestrahlungsstärken nach EN 60825-4 (bei Verwendung der Stahlblende):

Bestrahlte Fläche

PEL (T1) 30 000 s

4 mm2

 5 MW/m2

1000 mm2

 200 kW/m2

Der Shutter darf nur aufrecht stehend (waagerechter Strahl) betrieben werden.
