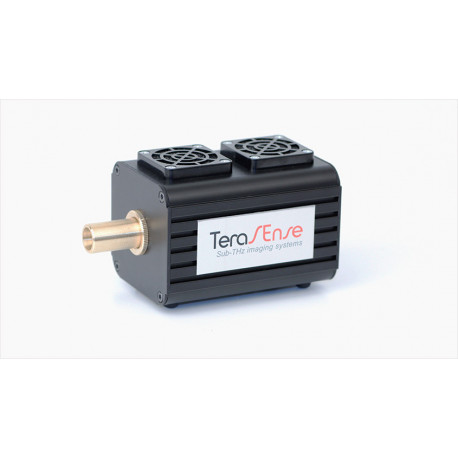

THz-Lichtquelle

search
  • terahertz_sources_slide.jpg

Artikel-Nr.: TER-THz-Generator

IMPATT-Dioden sind Hochleistungs-Sub-THz-Strahlungsquellen.

alt

Für mehr Infos
Experten kontaktieren

Optische Messtechnik Team

Beschreibung

TER-THz Terahertz-Generatoren

- IMPATT Technologie

- Verfügbare Frequenzen von 100 GHz und 140 GHz

- Hohe Ausgangsleistung

- Schutzisolator für erhöhte Stabilität

- Kompakte Größe

- 1 Jahr Garantie

TeraSense-Serie von IMPATT-Dioden sind Silizium-Doppel-Drift-Dioden mit einem 0.6-μm-Übergangsbereich, montiert auf einem Kupfer-Kühlkörper. Die Schichten in Doppel-Drift-Dioden sind: eine stark dotierte (p +) - Region, eine moderat dotierte Region, eine moderat dotierte n-Region und eine stark dotierte (n +) - Region. Die (p +) - und (n +) - Bereiche ermöglichen, dass ohmsche elektrische Kontakte mit der externen Schaltung hergestellt werden. Das Gerät benötigt einen negativen Widerstand, um eine Schwingung zu erzeugen und aufrechtzuerhalten.

Terasense bietet jetzt seine verbesserte Version der IMPATT-Diode an. Die aufgerüstete IMPATT-Diode ist mit einem Schutzisolator ausgestattet, Dies verbessert die Stabilität der Ausgangsleistung erheblich. Ab sofort können Sie die IMPATT-Diode entweder mit starrer Hornantenne oder mit WR-Flansch Ihrer Wahl bestellen. Typische Ausgangsleistung der IMPATT-Diode mit optimierter Frequenz bei 100 GHz kann bis zu 80 mW erreichen.

IMPATT 100 GHz

~ 80 mW Leistung rfpower
Konische Hornantenne / Flanschausgang
Schutzisolator
TTL-Modulation

IMPATT Diode 140 GHz

~ 30 mW Ausgangt rfpower
Konische Hornantenne / Flanschausgang
Schutzisolator
TTL-Modulation

Demonstration von THz-Generatoren: https://www.youtube.com/watch?v=VLqAWWTNmX0&feature=youtu.be
