Artikel-Nr.: OXX-LXX-HPE

Hochleistungs-Laserdiodenmodule UV bis IR, das hervorragende Leistung und Zuverlässigkeit in einem kompakten, treiberintegrierten Laserkopf bietet.

alt

Für mehr Infos
Experten kontaktieren

Laser & Lichtquellen Team
Tel.: +49 8153 405-11

Beschreibung

High Power Laserdioden-Module


UV bis IR Laserdiodenmodule

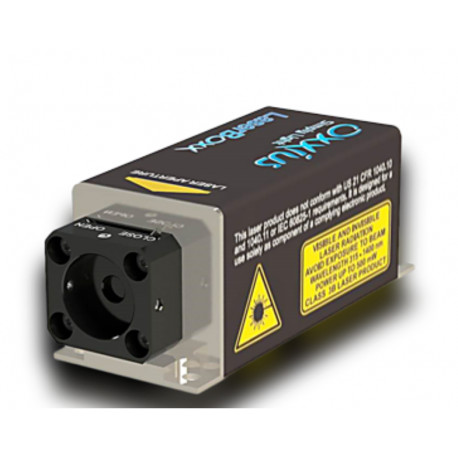

Die LaserBoxx HPE-Serie ist ein Hochleistungs-Laserdiodenmodul, das hervorragende Leistung und Zuverlässigkeit in einem kompakten, treiberintegrierten Laserkopf bietet.
Es wird im Freiraum-Multimode-Ellipsenstrahl oder mit abnehmbarer MM-Faserkopplung geliefert.

  • Laserkopf mit integrierten Treibern
  • Elliptischer kollimierter Strahl
  • Multimode-Feuerkopplungsoption
  • Analoge Modulation
  • USB-, RS232- und analoge Schnittstellen
  • Kompaktes Paket nach Industriestandard

Erhältliche Wellenlängen:

LBX-375
HPE		 LBX-405
HPE		 LBX-450
HPE		 LBX-473
HPE		 LBX-488
HPE		 LBX-520
HPE		 LBX-638
HPE		 LBX-750
HPE		 LBX-785
HPE		 LBX-830
HPE		 LBX-940
HPE		 LBX-980
HPE
Technologie Multimode-Laserdiode
Optische Charakteristika
Wellenlänge 375 nm 405 nm 450 nm 473 nm 488 nm 520 nm 638 nm 750 nm 785 nm 830 nm 940 nm 980 nm
Wellenlängenstabilität
±5 nm
 ±5 nm ±10 nm ±5 nm ±5 nm ±10 nm ±10 nm ±5 nm ±5 nm ±5 nm ±10 nm ±10 nm
Linienbreite ≤ 5 nm; 2nm typical
Leistung 200,
400
mW		 900,
1200
mW		 650,
1200
mW		 1000
mW		 1000
mW		 800
mW		 1100
mW		 1200
mW		 800
mW		 1200
mW		 800
mW		 1000 mW
Kontroll-Modus APC APC/ACC ACC
Leistungs-Stabilität
mehr als 8 h und ±3°K		 ± 1%
Strahlparameter
Strahlkaustik-Durchmesser
(typ. bei 1/e2 bei Laser Apertur)		 3.0 x 1.4 mm 2.6 x 1.2 mm 2.6 x 0.7 mm 2.6 x 1.2 mm 2.2 x 1.2 mm 2.0 x 0.5 mm 4.5 x 4.5 mm 1.9 x 3.8 mm 3.8 x 1.9 mm
 5.2 x 2.6 mm 3.8 x 1.9 mm 3.5 x 1.5 mm
Strahl-Divergenz
bei eins		 1.4 x 2.2 mrad 0.2 x 2.6 mrad 0.2 x 4.0 mrad 0.2 x 2.6 mrad 0.2 x 2.6 mrad 0.2 x 2.6 mrad 3 x 0.2 mrad 6 x 0.3 mrad 0.3 x 15 mrad 0.3 x 22 mrad 0.3 x 15 mrad 0.2 x 12 mrad
Modularfunktionen
Analogmodulation 0-5V Eingangsspannung
Bandbreite
3dB cut-off Frequenz, ACC Modus		 DC-1 MHz
Rise/fall Zeit
10%-90%, ACC Modus		 ≤ 300 ns ≤ 200 ns ≤ 500 ns ≤ 200 ns
MM-Faserkopplungsoption
Leistung nach Faserausgang und Faserkerndurchmesser 160  320 mW;
≥50 μm		 720, 960 mW;
≥50 μm		 950 mW;
≥50 μm		 800 mW;
≥50 μm		 800 mW;
≥50 μm		 600 mW;
≥50 μm		 750 mW;
≥50 μm		 950 mW;
≥50 μm		 640 mW;
≥200 μm		 960 mW;
≥200 μm		 600 mW;
≥100 μm
 800 mW;
≥100 μm


Anwendungsbereiche:
    • Mikroskopie
    • Medizin
    • Erleuchtung
    • Inspektion mit hohem Durchsatz
    • Polymerhärtung
    • Laserpumpen
    • Sensoren
